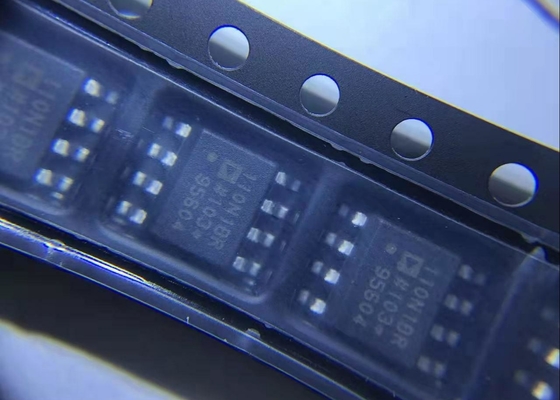

ADM2582EBRWZ-REEL7 Analog Devices Digital RS485 AISLADO aisladores HD/FD 16Mbps IC

1.FEATURES

Transmisor-receptor aislado RS-485/RS-422, configurable como medio duplex del orfull
protección aislada integrada de DC-a-DC converter±15 kilovoltio ESD del isoPower en pinsComplies de la entrada-salida RS-485 con tarifa de datos del 8482:1987 de ANSI/TIA/EIA-485-A-98 y del ISO (E) ADM2582E: Tarifa de 16 datos de MbpsADM2587E: 500 kbps5 V u operación V 3,3
Conecte hasta 256 nodos en un autobús
Abierto y cortocircuito, entradas a prueba de averías del receptor
Inmunidad transitoria del alto común-modo: >25 kV/μs
Protección termal del cierre
Seguridad y aprobaciones reglamentarias
Reconocimiento de la UL: 2500 V rms para 1 minuto por UL 1577
El VDE certificado de conformidad
EN del estruendo 60747-5-2 (parte del VDE 0884 2): 2003-01
VIORM de = pico 560 V
Gama de temperaturas de funcionamiento: −40°C a +85°C
Integrado altamente, 20 ventaja, paquete de fuselaje ancho de SOIC

2.APPLICATIONS
RS-485/RS-422 aislado
redes interfacesIndustrial del campo
Sistemas de transmisión de múltiples puntos de datos

DESCRIPCIÓN 3.GENERAL
Los ADM2582E/ADM2587E son señal completamente integrada y transmisores-receptores de datos aislados poder con la protección de ±15 kilovoltio ESD y son convenientes para la comunicación de alta velocidad sobre líneas de transmisión de múltiples puntos. Los ADM2582E/ADM2587E incluyen una fuente de alimentación aislada integrada de DC-a-DC, que elimina la necesidad de un bloque externo del aislamiento de DC-a-DC. Se diseñan para las líneas de transmisión equilibradas y cumplen con el 8482:1987 de ANSI/TIA/EIA-485-A-98 y del ISO (E). Los dispositivos integran Analog Devices, Inc., technologyto del iCoupler® para combinar un aislador de 3 canales, una línea diferenciada conductor del tres-estado, un receptor diferenciado de la entrada, y el convertidor análogo de DevicesisoPower® DC-a-DC en un solo paquete. Los dispositivos son accionados por solo 5 una fuente de V o de 3,3 V, realizando una señal completamente integrada y una solución aislada poder RS-485

El conductor de ADM2582E/ADM2587E hace que un alto activo permita. Un receptor bajo activo permite también se proporciona, que hace la salida del receptor incorporar un alto estado de la impedancia cuando es discapacitado. Los dispositivos tienen la limitación actual y características termales del cierre a proteger contra cortocircuitos y las situaciones de la salida donde el argumento del autobús puede causar la disipación de poder excesiva. Las piezas se especifican completamente sobre la gama de temperaturas industrial y están disponibles en un altamente integrado, 20 ventaja, paquete ancho-bodySOIC. Los ADM2582E/ADM2587E contienen elementos de transferencia de alta frecuencia de los thatuses de la tecnología del isoPower para transferir poder a través del transformador. El cuidado especial se debe tomar durante la disposición impresa del circuitboard (PWB) para cumplir estándares de emisiones. Refiera a la nota de uso AN-0971, control de emisiones irradiadas con los dispositivos del isoPower, para los detalles a bordo consideraciones de la disposición

BLOQUE DIAGRAMA 4.FUNCTIONAL
