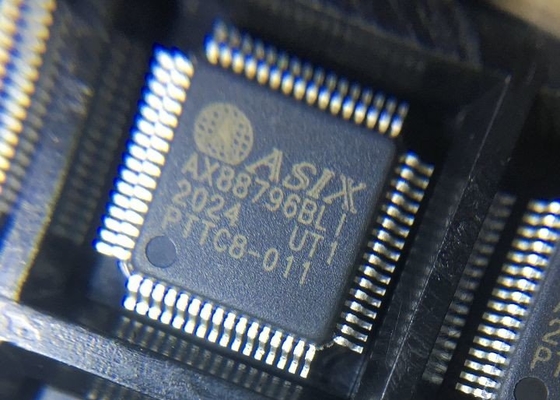

No solo microprocesador 16Bit el 100M Fast Ethernet Controller AX88796BLI EEPROM del PCI

No-PCI de alto rendimiento 8/16-bit monopastilla el 10/100M Fast Ethernet Controller de AX88796BLI

1.Features
Autobús urbano de alto rendimiento no-PCI
El pedazo 8 y 16 de la ayuda mordió interfaces locales de la CPU incluye el autobús de la serie MCS-51, de la CPU de 80186 series y del AIA
SRAM-como el interfaz del anfitrión, interconectado fácilmente a la mayoría del MCUs integrado común
Integre 8Kx16 los pedazos SRAM para los almacenadores intermediarios del paquete
Esclavo-acceso directo de memoria de la ayuda para minimizar la CPU por encima
El explosión-modo de la ayuda leído para los usos del rendimiento más alto interrumpe el perno con el contador de tiempo programable del control-apagado
Regulador rápido monopastilla de Ethernet
Compatible con IEEE802.3, estándares 802.3u
Integre el transmisor-receptor rápido de Ethernet MAC/PHY en un microprocesador
Tarifa de datos 10Mbps y 100Mbps de la ayuda
Operaciones completas y semidúplexes de la ayuda
Detección y rectificación (HP de la cruce del par trenzado de la ayuda de la operación de la Auto-negociación de la N-manera de la ayuda 10/100Mbps auto-MDIX)
Control de flujo de IEEE 802.3x de la ayuda para la operación lleno-a dos caras

control de flujo de la contrapresión 2.Support para que función del Estela-en-LAN de la ayuda de la operación semidúplex reduzca poder siguiendo acontecimientos
Detección de un cambio en el estado del enlace de red
Recibo de un paquete mágico
Recibo de un bastidor de la atención del ms
Instrucción compatible del nivel del registro NE2000
El funcionamiento de la detección se puede aumentar con solamente una modificación de menor importancia del conductor del anfitrión del conductor original NE2000
Interfaz de la ayuda EEPROM para almacenar la ayuda (opcional) de la dirección MAC hasta 2 (hacia fuera) pernos de fines generales de /1 (in/out)
Los pernos de la ayuda LED para las diversas indicaciones de la actividad de la red integran proceso del regulador de voltaje y 25MHz del oscilador cristalino 0.18um Cmos. fuente de alimentación 3.3V con el perno LQFP, paquete de la tolerancia 64 de la entrada-salida 5V de RoHS
Actúe el encima °C 0 a +70 o la gama de temperaturas de -40 a +85 °C

descripción 3.Product
El AX88796B es regulador de Ethernet no-PCI de la bajo-perno-cuenta (64-pin LQFP) para los usos integrados e industriales de Ethernet. El AX88796B apoya 8/16-bit SRAM-como el interfaz del anfitrión, proporcionando una conexión del pegamento-menos a la mayoría del MCUs integrado común. El AX88796B integra Ethernet rápida MAC del en-microprocesador y los pedazos PHY, que es 10BaseT IEEE802.3 e IEEE802.3u 100Base-TX compatibles, y 8Kx16 integraron SRAM para el paquete que protegía para acomodar altos usos del ancho de banda. El AX88796B tiene una amplia gama de características incluyendo la ayuda para la gestión de la detección y de la rectificación, del poder Estela-en-LAN, e IEEE 802.3x y de la contrapresión de flujo control de la cruce del par trenzado. El AX88796B apoya dos gamas de temperaturas de funcionamiento, a saber, °C y grado industrial de 40 a 85 °C. de la calidad comercial de 0 a 70. El pequeño factor de forma de 64 ayudas del paquete del perno LQFP reducir el espacio total del PWB. La programación de AX88796B es simple y compatible con NE2000, así que los usuarios no necesitan ninguna modificación y pueden virar fácilmente los conductores de software hacia el lado de babor a muchos sistemas integrados muy rápidamente. Combinando estas características con la pila de software libre del TCP/IP de ASIX para los microcontroladores de 8 bits, AX88796B proporciona la mejor solución de Ethernet para los usos integrados del establecimiento de una red.

4. El AX88796B se contiene en el paquete plano del patio ligero plástico de 64 pernos.
Higo - 2 muestra el diagrama de conexión de perno de AX88796B.
