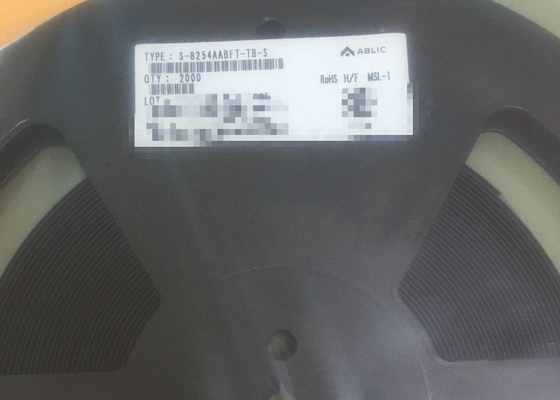

Gestión ICs ABLIC/SEIKO de la batería de S-8254AABFT-TB 4.25V TSSOP-16

Baterías recargables de ión de litio del polímero de litio de las baterías recargables de los circuitos integrados electrónicos de S-8254AABFT-TB

la serie de 1.The S-8254A es una protección IC para la serial-célula 3 el serial o 4 de ión de litio/las baterías recargables del polímero de litio e incluye un detector del voltaje de la alto-exactitud y un circuito de retraso. La serie de S-8254A protege ambas 3 células seriales o 4 seriales usando el perno de SEL para cambiar.

2.Features

1)detección del voltaje de la Alto-exactitud para cada célula
• Cobre el voltaje n de la detección excesivamente (n = 1 a 4) la exactitud ±25 milivoltio de 3,90 V a de 4,45 V (paso de 50 milivoltio)
• Cobre el voltaje n del lanzamiento excesivamente (n = 1 a 4) 3,80 V a 4,45 V*1Accuracy ±50 milivoltio
• Voltaje n de la detección de Overdischarge (n = 1 a 4) exactitud ±80 milivoltio de 2,0 V a de 3,0 V (paso de 100 milivoltio)
• Voltaje n del lanzamiento de Overdischarge (n = 1 a 4) 2,0 V a 3,4 V*2Accuracy ±100 milivoltio
(2) protección de tres niveles de la sobreintensidad de corriente
• Voltaje 1 de la detección de la sobreintensidad de corriente 0,05 V a 0,30 exactitudes ±25 milivoltio de V (paso de 50 milivoltio)
• Voltaje 2 de la detección de la sobreintensidad de corriente 0,5 exactitudes ±100 milivoltio de V
• Los tiempos de retraso de la exactitud del voltaje 3 VVC1− 1,2 V de la detección de la sobreintensidad de corriente ±300 milivoltio (3) para la detección del cargo excesivo, la detección del overdischarge y la detección 1 de la sobreintensidad de corriente se pueden fijar por los condensadores externos (los tiempos de retraso para la detección de la sobreintensidad de corriente 2 y 3 se fijan internamente).
(4) cambiable entre una célula de 3 seriales y la célula serial 4 usando el perno de SEL
(5) la operación de la carga/de la descarga se puede controlar vía los pernos del control.
(6) 0 cargas de la batería de V permitidas, inhibido
(7) función del poder-abajo disponible
(8) Alto-soporta el grado máximo absoluto del voltaje: 26 V
(9) el voltaje de funcionamiento amplio se extiende 2 V a 24 V
(10) gama de temperaturas ancha −40°C de funcionamiento a + 85°C
(11) consumo de poca intensidad • Durante el máximo del μA de la operación 30 (+25°C) • Durante el máximo del μA del poder-abajo 0,1 (+25°C)
(12) sin plomo, el Sn100%, halogen-free*3

3.1. Cobre el voltaje n de la histéresis excesivamente (n = 1 a 4) se puede seleccionar como 0 V o de una gama de 0,1 V a 0,4 V en 50 pasos del milivoltio. (Voltaje de la histéresis del cargo excesivo = voltaje del lanzamiento del cargo excesivo del − del voltaje de la detección del cargo excesivo)
2. voltaje n de la histéresis de Overdischarge (n = 1 a 4) se puede seleccionar como 0 V o de una gama de 0,2 V a 0,7 V en 100 pasos del milivoltio. (Voltaje de la histéresis de Overdischarge = voltaje de la detección de Overdischarge del − del voltaje del lanzamiento de Overdischarge)

4. Usos

Baterías recargables de ión de litio
Baterías recargables del polímero de litio

diagrama 5.Block

6. Estructuradelnombredeproducto

7. Pin Configuration

1 perno de conexión de la puerta del FET del POLI para el control de la carga (salida abierta del dren de Nch)
Pin de 2 VMP para la detección del voltaje entre VC1 y VMP (Pin para la detección de la sobreintensidad de corriente 3)
Perno de conexión de la puerta del FET de 3 DOP para FET del control de la descarga (salida del Cmos)
Pin 4 para la detección del voltaje entre el VSS y VINI VINI (Pin para la detección 1,2 de la sobreintensidad de corriente
Perno de conexión del condensador de 5 CDT para el retraso para la detección del overdischarge, retraso para la detección 1 de la sobreintensidad de corriente
Perno de conexión del condensador de 6 CCT para el retraso para el cargo excesivo actual
7 VSS entraron el perno para la fuente de alimentación negativa, perno de conexión para el voltaje negativo de la batería 4's
8 NC *1 ninguna conexión
9 NC *1 ninguna conexión
Pin de 10 SEL para cambiar el nivel del VSS de la célula de 3 series o de 4 series: célula de 3 series, nivel de VDD: célula de 4 series
Control de 11 CTL del FET de la carga y del FET de la descarga
Perno de conexión 12 VC4 para el voltaje negativo de la batería 3's, perno de conexión para el voltaje positivo de la batería 4's
Perno de conexión 13 VC3 para el voltaje negativo de la batería 2's, perno de conexión para el voltaje positivo de la batería 3's
Perno de conexión 14 VC2 para el voltaje negativo de la batería 1's, perno de conexión para el voltaje positivo de la batería 2's
Perno de conexión 15 VC1 para el voltaje positivo de la batería 1's
16 VDD entraron el perno para la fuente de alimentación positiva, perno de conexión para el voltaje positivo de la batería 1's
