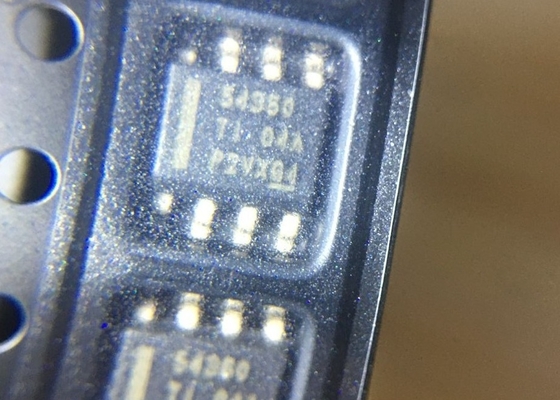

Recorte regulador de Texas Instruments 60 Vin 3.5A SMD

Características 1
• 4.5-V (ABS 65-V máximo) a la gama entrada 60-V
• 3.5-A corriente continua, pico mínimo 4.5-A
Límite actual del inductor
• Convertidor actual del control DC/DC del modo
• MOSFET del Alto-lado de 92 mΩ
• Eficacia alta en las cargas ligeras con saltar del pulso
Eco-mode™
• Marginado bajo en las cargas ligeras con la BOTA integrada
FET de la recarga
• μA 146 que actúa la corriente quieta
• corriente del cierre de 2 μA
• 100-kHz a 2.5-MHz fijó frecuencia que cambiaba
• Sincroniza al reloj externo
• Voltaje ajustable e histéresis de UVLO
• Comienzo suave interno
• Límite actual del Ciclo-por-ciclo exacto
• Termal, sobretensión, y frecuencia Foldback
Protección
• 0,8 referencias internas del voltaje de V el 1%
• 8-Terminal HSOIC con el paquete de PowerPAD™
• – 40°C al rango de operación de 150°C TJ

2 sistemas eléctricos industriales, automotrices y de las comunicaciones de los usos 12-V, de 24-V y de 48-V

La descripción 3 El TPS54360 es un 60-V, 3.5-A, regulador descender con un alto MOSFET integrado del lado. El dispositivo sobrevive pulsos de la descarga de la carga hasta 65 V por ISO 7637. El control actual del modo proporciona la remuneración externa simple y la selección componente flexible. Un modo bajo del salto del pulso de la ondulación no reduce la ninguna corriente de la fuente de la carga al μA 146. La corriente de la fuente del cierre se reduce al μA 2 cuando permita el perno se tira bajo. El cierre del Undervoltage internamente se fija en 4,3 V pero se puede aumentar usando permite el perno. La rampa de lanzamiento del voltaje de salida internamente se controla para proporcionar un arranque controlado y para eliminarlo para llegar más allá. Una gama de frecuencia que cambia ancha permite la eficacia o el tamaño del componente del externo que se optimizarán. Cierre foldback y termal de la frecuencia proteger componentes internos y externos durante una condición de sobrecarga. El TPS54360 está disponible en 8 que el terminal aumentó termalmente el paquete de HSOIC PowerPAD™.

3. Pin Configuration y funciones

4. La descripción El TPS54360 es un 60-V, 3.5-A, regulador descender (del dólar) con un alto MOSFET lateral integrado del canal N. El dispositivo ejecuta la frecuencia constante, el control actual del modo que reduce capacitancia de salida y simplifica la remuneración externa de la frecuencia. El radio de acción de frecuencia que cambia ancho de 100 kilociclos a 2500 kilociclos permite eficacia o la optimización del tamaño al seleccionar los componentes del filtro de la salida. La frecuencia que cambia se ajusta usando un resistor a la tierra conectada con el terminal de RT/CLK. El dispositivo tiene un lazo sincronizado en fase interno (PLL) conectado con el terminal de RT/CLK que sincronizará el interruptor se gira a un borde que cae de una señal de reloj externa. El TPS54360 tiene un voltaje de lanzamiento de la entrada del defecto de aproximadamente 4,3 V. El terminal del EN se puede utilizar para ajustar el umbral del cierre del undervoltage del voltaje de entrada (UVLO) con dos resistores externos. Un interno levanta fuente actual permite la operación cuando el terminal del EN está flotando. La corriente de funcionamiento es el μA 146 bajo ninguna condición de carga (el no cambiar). Cuando el dispositivo es discapacitado, la corriente de la fuente es el μA 2. El alto MOSFET integrado del lado 92mΩ apoya los diseños de la fuente de alimentación de la eficacia alta capaces de entregar 3,5 amperios de la corriente continua a una carga. El voltaje de polarización de la impulsión de la puerta para el alto MOSFET integrado del lado es suministrado por un condensador del tirante conectado de la BOTA con los terminales del interruptor. El TPS54360 reduce la cuenta componente externa integrando el diodo de la recarga del tirante. El voltaje terminal del condensador de la BOTA es supervisado por un circuito de UVLO que apague el alto MOSFET del lado cuando la BOTA a las caídas del voltaje del interruptor debajo de un umbral preestablecido. Un circuito automático de la recarga del condensador de la BOTA permite que el TPS54360 actúe en los altos ciclos de trabajo que se acercan a 100%. Por lo tanto, el voltaje de salida máximo está cerca del voltaje de fuente mínimo de la entrada del uso. El voltaje de salida mínimo es las 0,8 referencias interna de la reacción de V. Los transeúntes de la sobretensión de la salida son minimizados por un comparador transitorio de la protección de la sobretensión (OVP). Cuando se activa el comparador de OVP, el alto MOSFET del lado se apaga y permanece apagado hasta que el voltaje de salida sea menos de 106% del voltaje de salida deseado. El TPS54360 incluye un circuito interno del suave-principio que reduzca la época de subida de la salida durante arranque de reducir la corriente de la avalancha y el voltaje de salida llega más allá. Las condiciones de sobrecarga de la salida reajustaron el contador de tiempo del suave-principio. Cuando se quita la condición de sobrecarga, el circuito del suave-principio controla la recuperación del nivel de salida de la falta al voltaje de regla nominal. Un circuito foldback de la frecuencia reduce la frecuencia que cambia durante condiciones de falta del arranque y de la sobreintensidad de corriente para ayudar a mantener el control de la corriente del inductor.

5. Control de frecuencia fija de PWM
El TPS54360 utiliza control actual de frecuencia fija, máximo del modo con frecuencia que cambia ajustable. La salida
el voltaje se compara a través de los resistores externos conectados con el terminal del FB con una referencia interna del voltaje cerca
un amplificador del error. Un oscilador interno inicia la vuelta encendido del alto interruptor lateral. El amplificador del error
salida en los controles de terminal de los comp la alta corriente lateral del interruptor. Cuando el alto interruptor del MOSFET del lado
actual alcanza el límite de alarma fijado por el voltaje de los comp, el interruptor se apaga. El terminal de los comp
el voltaje aumentará y disminuirá como los aumentos actuales y las disminuciones de salida. El dispositivo ejecuta
limitación actual afianzando el voltaje terminal de los comp con abrazadera a un nivel máximo. El Eco-modo que salta del pulso es
ejecutado con una abrazadera de voltaje mínima en el terminal de los comp.
La remuneración de la cuesta hizo salir actual
El TPS54360 añade una rampa compensadora a la señal de sentido actual del interruptor del MOSFET. Esta cuesta
la remuneración previene oscilaciones subarmónicas en los ciclos de trabajo mayores el de 50%. El límite actual máximo de th

Q1. ¿Cuál es sus términos de embalar?

: Generalmente, embalamos nuestras mercancías en cajas blancas neutrales y cartones marrones. Si usted ha registrado legalmente patente, podemos embalar las mercancías en sus cajas calificadas después de conseguir sus letras de la autorización.

Q2. ¿Cuál es su MOQ?

: ¡Le proporcionamos pequeño MOQ para cada artículo, él dependemos su orden concreto!

Q3. ¿Usted prueba o comprueba todas sus mercancías antes de entrega?

: Sí, tenemos prueba del 100% y comprobamos todas las mercancías antes de entrega.

Q4: ¿Cómo usted hace nuestro negocio relación a largo plazo y buena?

: Guardamos buena calidad y el precio competitivo para asegurar a nuestros clientes se beneficia;

Respetamos a cada cliente pues nuestro amigo y nosotros sinceramente hacer negocio y hacer a amigos con ellos, él no es algo que puede ser substituido.

Q5: ¿Cómo entrarnos en contacto con?
: ¡Envíe sus detalles en el abajo, tecleo de la investigación “ahora envían "!!!
