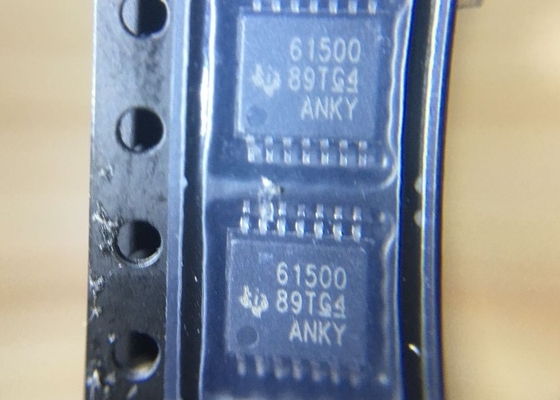

Conductor de la iluminación del canal 3A LED de TPS61500PWPR 2.2MHz 1

             Características 1
1• 2.9-V a 18-V entró la gama de voltaje
• 3-A, interruptor interno 40-V
– Cuatro 3-W LED de 5-V entraron
– Ocho 3-W LED de 12-V entraron
• Conversión de poder de gran eficacia: El hasta 93%
• Frecuencia fijada por el resistor externo: 200 kilociclos a
2,2 megaciclos
• Comienzo suave definido por el usario en a carga plena
• Protección programable de la sobretensión
• Oscurecimiento análogo y puro del brillo de PWM
• paquete de 14-Pin HTSSOP con PowerPAD

2 usos
• Contraluz del monitor
• 1-W o 3-W Alto-brillo LED

La descripción 3 El TPS61500 es un recorte regulador monolítico con 3-A integrado, interruptor 40-V. Es un conductor ideal para el alto brillo 1-W o 3-W LED. El dispositivo tiene una gama de voltaje de entrada ancha al uso de ayuda con voltaje de entrada de las baterías de la multi-célula o los carriles del poder regulado 5-V o 12-V

4. Pin Configuration y funciones

5. descripción

El TPS61500 integra un 3-A, FET lateral bajo del interruptor 40-V para conducir hasta 10 el alto-brillo LED en serie. El dispositivo regula el voltaje del perno del FB en 200 milivoltio con control actual de la modulación de anchura de pulso del modo (PWM), y la corriente del LED se detecta a través de un resistor de poco valor en serie con el LED. El conjunto de circuitos del control de PWM da vuelta en el interruptor al principio de cada ciclo que cambia. El voltaje de entrada se aplica a través del inductor y almacena la energía como rampas actuales del inductor para arriba. Durante esta porción del ciclo que cambia, la corriente de la carga es proporcionada por el condensador de la salida. Cuando las subidas actuales del inductor al umbral fijado por la salida del amplificador del error, el interruptor apagan y se polariza hacia adelante el diodo externo de Schottky. El inductor transfiere energía almacenada para llenar el condensador de la salida y para suministrar la corriente de la carga. Esta operación repite cada uno ciclo que cambia. Tal y como se muestra en bloque diagrama funcional, el ciclo de trabajo del convertidor es determinado por el comparador del control de PWM que compara la salida del amplificador del error y la señal actual. La frecuencia que cambia es programada por el resistor externo. Una señal de la rampa del oscilador se añade a la rampa actual. Esta remuneración de la cuesta es necesaria evitar la oscilación subarmónica que es intrínseca al control actual del modo en el ciclo de trabajo más alto el de 50%. El bucle de retroalimentación regula el perno del FB a un voltaje de la referencia a través de un amplificador del error. La salida del amplificador del error está conectada con el perno de los comp. Una red externa de la remuneración está conectada con el perno de los comp para optimizar el bucle de retroalimentación para la estabilidad y la respuesta transitoria.

6.Functiona
