| MOQ: | 10pcs |
| Precio: | Negociable |
| Standard Packaging: | 3000PCS/REEL |
| Delivery Period: | 2-3days |
| Payment Method: | T/T, Western Union |
| Supply Capacity: | 30000pcs/week |

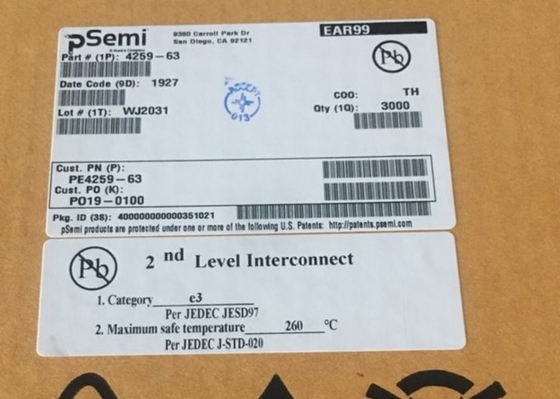

Interruptor reflexivo bajo de IC SPDT IL 50 RF del interruptor de PE4259 63 RF
El interruptor de PE4259 UltraCMOS® RF se diseña para cubrir una amplia gama de usos a partir 10 megaciclos a 3000 megaciclos. Este interruptor reflexivo integra lógica de control a bordo del Cmos con un interfaz de control Cmos-compatible de la baja tensión, y puede ser controlado usando el solo-perno o entradas de control complementarias. Usando un voltaje de fuente de alimentación nominal de +3-volt, un punto típico de la compresión de la entrada 1dB del dBm +33,5 puede ser alcanzado. El PE4259 es manufacturado en el proceso de UltraCMOS del peregrino, una variación patentada de la tecnología de (SOI) del siliconon-aislador en un substrato del zafiro, ofreciendo el funcionamiento del GaAs con la economía y la integración del Cmos convencional
Características PE4259
Solo-perno del o Cmos complementario
entradas de control de la lógica
pérdida de inserción baja del :
DB del 0,35 @ 1000 megaciclos
DB del 0,5 @ 2000 megaciclos
aislamiento del de DB 30 @ 1000 megaciclos
alta tolerancia del ESD del de 2 kilovoltios HBM
punto típico de la compresión del DB de la entrada 1 del
del dBm +33,5
voltaje de fuente de alimentación mínimo del 1.8V
Ultra-pequeño paquete SC-70 del
La lógica de control entró El PE4259 es un interruptor versátil del RF Cmos que apoya dos modos de control de funcionamiento; modo de control del solo-perno y modo de control del complementario-perno. el modo de control del Solo-perno permite al interruptor actuar con un perno del solo control (el perno 4) que apoya una entrada de la lógica de +3-volt Cmos, y requiere una conexión dedicada de la fuente de alimentación de +3-volt en el perno 6 (VDD). Este modo de operación reduce el número de líneas de control requeridas y simplifica el interfaz de control del interruptor derivado típicamente de un puerto de la entrada-salida del procesador del del Cmos. el modo de control del Complementario-perno permite que el interruptor actúe usando el Ctrl complementario de los pernos del control y el Ctrl (los pernos 4 y 6), de que se pueden conducir directamente por lógica de +3-volt Cmos o un puerto conveniente de la entrada-salida del procesador del . Esto permite al PE4259 ser utilizada como fuente alterna potencial para los productos del interruptor de SPDT RF usados en modo positivo del voltaje del control y el funcionamiento dentro de los límites de funcionamiento PE4259.
El equipo de la evaluación el tablero del interruptor EK de SPDT fue diseñado para facilitar la evaluación del cliente del PE4259 del peregrino. El puerto común del RF está conectado a través de una línea de transmisión 50Ω vía el conector del top SMA, J1. RF1 y RF2 están conectados a través de líneas de transmisión 50Ω vía los conectores J2 y J3 de SMA, respectivamente. La transmisión A a 50Ω está disponible vía los conectores J4 y J5 de SMA. Esta línea de transmisión se puede utilizar para estimar la pérdida del PWB sobre las condiciones ambientales que son evaluadas. Construyen al tablero dos de un material de la capa FR4 del metal con un grueso total de 0,031". La capa inferior proporciona la tierra para las líneas de transmisión del RF. Las líneas de transmisión fueron diseñadas usando una guía de onda coplanaria con el modelo del avión de tierra usando una anchura del rastro de 0,0476", huecos del rastro de 0,030", el grueso dieléctrico de 0,028", el grueso del metal de 0,0021" y el εr de 4,4. J6 y J7 proporcionan los medios para controlar DC y entradas digitales al dispositivo. J6-1 está conectado con el dispositivo VDD o la entrada del Ctrl. J7-1 está conectado con la entrada del Ctrl del dispositivo
Q1. ¿Cuál es sus términos del embalaje?
A: Generalmente, embalamos nuestras mercancías en cajas blancas neutrales y cartones marrones.
Si usted ha registrado legalmente patente, podemos embalar las mercancías en sus cajas calificadas después de conseguir sus letras de la autorización.
Q2. ¿Cuál es su MOQ?
A: ¡Le proporcionamos pequeño MOQ para cada artículo, él dependemos su orden concreto!
Q3. ¿Usted prueba o comprueba todas sus mercancías antes de entrega?
A: Sí, tenemos prueba del 100% y comprobamos todas las mercancías antes de entrega.
Q4: ¿Cómo usted hace nuestro largo plazo del negocio y buena relación?
Guardamos buena calidad y el precio competitivo para asegurar a nuestros clientes se beneficia;
Respetamos a cada cliente como nuestro amigo y nosotros hacemos sinceramente negocio y hacemos a amigos con ellos, él no somos algo que puede ser substituido.
Q5: ¿Cómo entrarnos en contacto con?
A: ¡Envíe sus detalles en el abajo, tecleo de la investigación “ahora envían "!!!
Tecnología Co., Ltd de Shenzhen Hongxinwei
Para adoptar nueva tecnología, para producir productos de la calidad, para ofrecer servicio de clase superior.
Mejore el sistema de gestión continuamente para cumplir el requisito de cliente para los productos de alta calidad y los servicios.
¿Por qué elíjanos?
|
|
