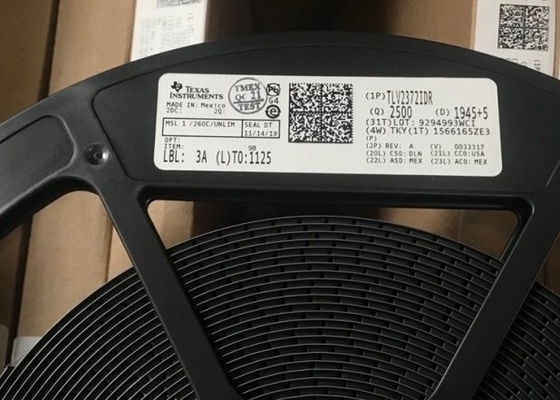

Amplificador operativo amperio de Op. Sys. TLV2372IDRG4 TLV2372ID Texas Instruments de 2 canales

          Carril-a-carril 500-µA/Ch, 3-MHz de TLV237x entrado y amplificadores operativos de la salida con Shutdow

1 1 características 1• Entrada y salida del Carril-a-carril • Ancho de banda amplio: 3 megaciclos • Alta tarifa de ciénaga: 2,4 V/μs • Gama del voltaje de fuente: 2,7 V a 16 V • Fuente actual: 550 μA/Channel • Modo de baja potencia del cierre – IDD (SHDN): 25 μA/Channel • Voltaje entrado del ruido: 39 nV/√Hz • Corriente diagonal entrada: 1 PA • Gama de temperaturas especificada: – −40°C a +125°C (grado industrial) • Ultra-pequeño empaquetado: – 5 - o 6-Pin SOT-23 (TLV2370, TLV2371) – 8 - o 10-Pin MSOP (TLV2372, TLV2373) 2 usos • Electrodomésticos • Equipo de prueba del PDA • Sistemas portátiles de la glucosa en sangre • Teledetección • Filtros activos • Automatización industrial • La descripción con pilas del amplificador operativo 3 de la electrónica los amplificadores operativos de la solo-fuente de TLV237x proporciona capacidad de entrada y de la salida del carril-a-carril. El TLV237x lleva el voltaje de fuente mínimo de funcionamiento abajo 2,7 V sobre la gama de temperaturas industrial extendida mientras que añade la característica del oscilación de la salida del carril-a-carril. El TLV237x también proporciona el ancho de banda 3-MHz del μA solamente 550. El máximo recomendó el voltaje de fuente es 16 V, desde el cual permite que los dispositivos sean actuados (las fuentes de ±8-V abajo a ±1.35 V) una variedad de células recargables. Las entradas del Cmos permiten uso en interfaces del sensor de alta impedancia, con la operación de tensión inferior haciendo una alternativa ideal para el TLC227x en usos con pilas. Los aumentos posteriores de la etapa de la entrada del carril-a-carril su flexibilidad. El TLV237x es el séptimo miembro de un número rápidamente creciente de los productos de RRIO disponibles del TI, y es el primer para permitir la operación hasta los carriles 16-V con buen funcionamiento de la CA. Todos los miembros están disponibles en PDIP y SOIC con escoge en el pequeño paquete SOT-23, se dobla en el MSOP, y patios en el paquete de TSSOP. La operación 2.7-V hace el TLV237x compatible con los sistemas accionados Li-Ion y la gama del voltaje de fuente de funcionamiento de hoy disponible de muchos microcontroladores de la microfuerza incluyendo el MSP430 del TI. Información del dispositivo (1) TAMAÑO de CUERPO del PAQUETE del NÚMERO DE PARTE (NOM) TLV237x PDIP (8) 9,81 milímetros de × 6,35 milímetro PDIP (14) 19,30 milímetros de × 6,35 milímetro SOIC (8) 4,90 milímetros de × 3,91 milímetro SOIC (14) 8,65 milímetros de × 3,91 milímetro TSSOP (14) 5,00 milímetros de × 4,40 milímetro TSSOP (16) SOT-23 (6) 2,90 milímetros de × 1,60 milímetro SOT-23 (5) VSSOP (8) 3,00 milímetros de × 3,00 milímetro VSSOP (10) (1) para todos los paquetes disponibles, ve el addendum ordenable en el extremo de la hoja de datos.

Para alcanzar los niveles de alto rendimiento del TLV237x, siga las técnicas de diseño apropiadas del tablero del circuito impreso. Un sistema general de instrucciones se da en el siguiente. • El avión-TI de tierra recomienda altamente el usar de un avión de tierra en el tablero para proveer de todos los componentes una conexión de tierra inductiva baja. Sin embargo, en las áreas de las entradas y de la salida del amplificador, el avión de tierra se puede quitar para minimizar la capacitancia perdida. • Desemparejar-uso apropiado de la fuente de alimentación un condensador de tantalio de 6,8 μF paralelamente a 0,1 condensadores de cerámica del μF en cada terminal de la fuente. Puede ser posible compartir el tantalio entre varios amplificadores dependiendo del uso, pero los 0,1 condensadores de cerámica del μF se deben utilizar siempre en el terminal de la fuente de cada amplificador. Además, los 0,1 condensadores del μF se deben colocar tan cerca como sea posible al terminal de la fuente. Mientras que esta distancia aumenta, la inductancia en el rastro de conexión hace el condensador menos eficaz. El diseñador debe esforzarse para las distancias de menos de 0,1 pulgadas entre los terminales del poder del dispositivo y los condensadores de cerámica. • Los Zócalo-zócalos se pueden utilizar pero no se recomiendan. La inductancia adicional de la ventaja en los pernos del zócalo llevará a menudo a los problemas de la estabilidad. los paquetes del Superficie-soporte soldaron directamente al tablero del circuito impreso son la mejor puesta en práctica. • Se alcanza los funcionamientos cortos del rastro y rendimiento del colocación-grado óptimo compacto de la parte el alto cuando se ha minimizado la inductancia perdida de la serie. Para realizar esto, la disposición de circuito se debe hacer tan compacta como sea posible, de tal modo minimizando la longitud de todos los funcionamientos del rastro. Preste la atención particular a la entrada de inversión del amplificador. Su longitud se debe mantener tan corta como sea posible. Esto ayuda a minimizar capacitancia perdida en la entrada del amplificador. • el Superficie-soporte pasivo componente-usando componentes pasivos del superficie-soporte se recomienda para los circuitos del amplificador del alto rendimiento por varias razones. Primero, debido a extremadamente - la inductancia baja de la ventaja de los componentes del superficie-soporte, el problema con inductancia perdida de la serie se reduce grandemente. En segundo lugar, el tamaño pequeño de los componentes del superficie-soporte lleva naturalmente a una disposición más compacta de tal modo que minimiza inductancia perdida y capacitancia. Si se utilizan los componentes plomados, el TI recomienda que las longitudes de la ventaja estén mantenidas tan cortas como sea posible.
